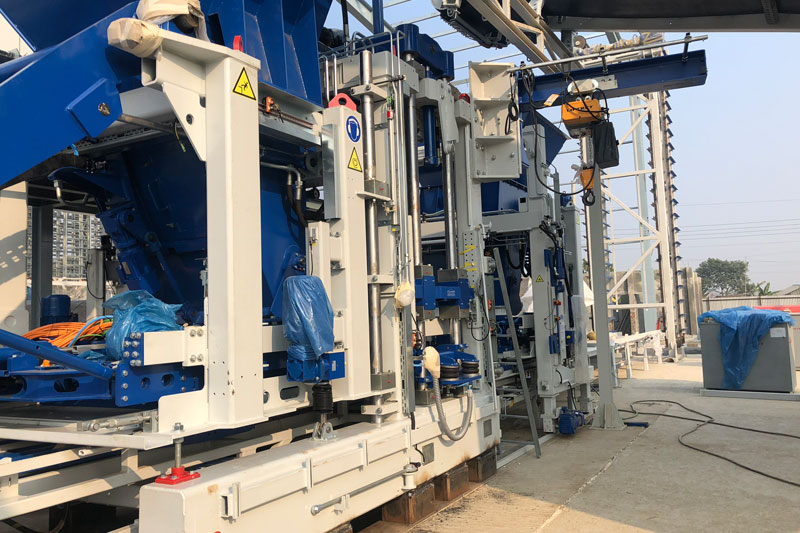

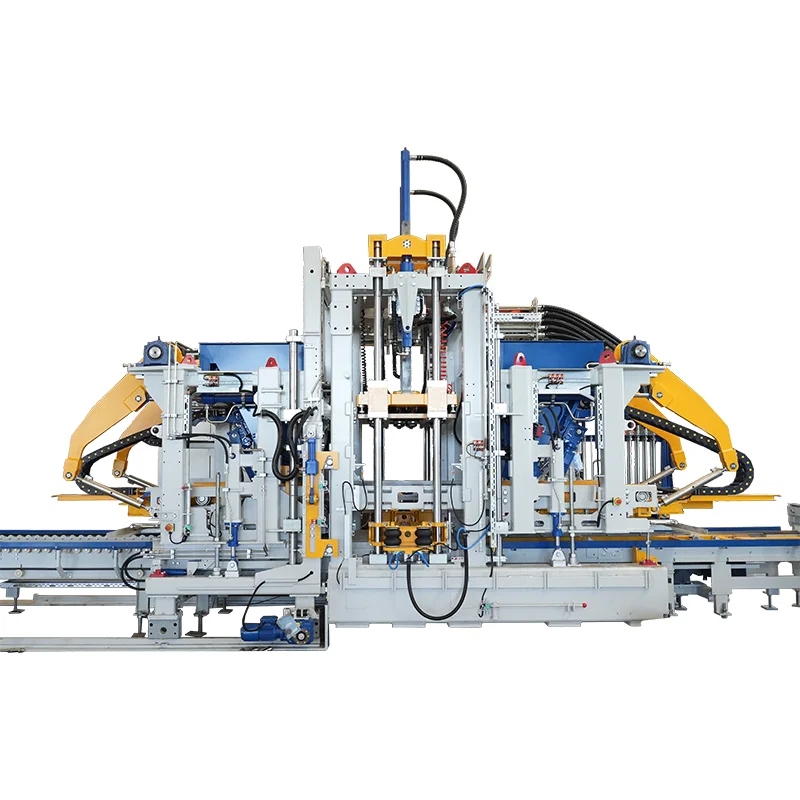

ZN1200-2 Tam Avtomatik Blok Hazırlayan Maşın

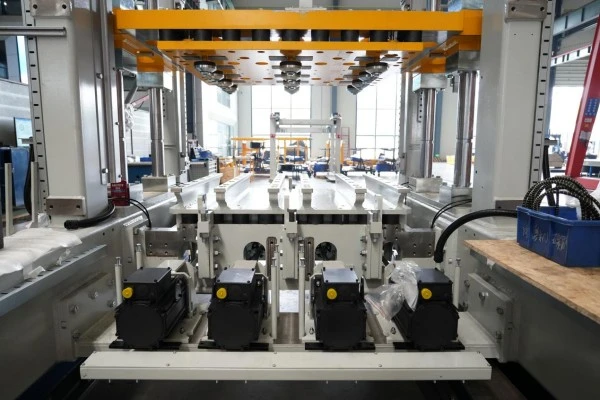

1 Zenith "Ultra-Dynamic" Dörd Oxlu Servo Vibrasiya (Könüllü)
Zenith Ultra-Dynamic sistemi Tam Avtomatik Blok Hazırlama Maşında istifadə olunan müasir, yüksək keyfiyyətli vibrasiya texnologiyasıdır. Bu, çevik tənzimlənməni təmin edərkən, son dərəcə qısa cavab müddətlərində dəqiq amplituda nəzarət etməyə imkan verir. Servo ilə idarə olunan sistem yüksək dinamika təqdim edir, qəlibin doldurulması və istehsal dövrü vaxtlarını yaxşılaşdırır. Həm amplituda, həm də tezlik sürətlə və dəqiq idarə oluna bilər.

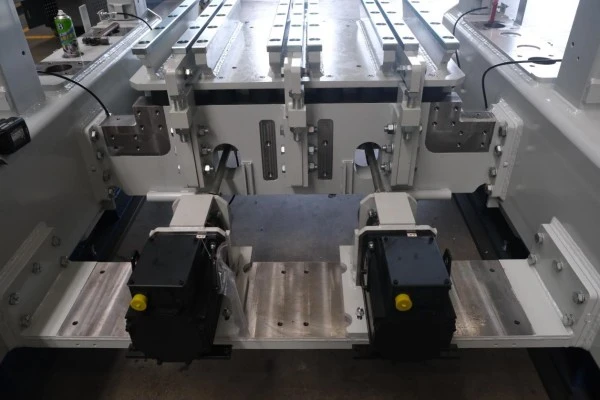

2 İki Oxlu Servo Vibrasiya (Opsiyonel)
Hər bir eksantrik mil müstəqil servo motor tərəfindən idarə olunur, dəqiq idarəetmə, sürətli reaksiya və dəqiq vibrasiya qüvvəsi çıxışını təmin edir.

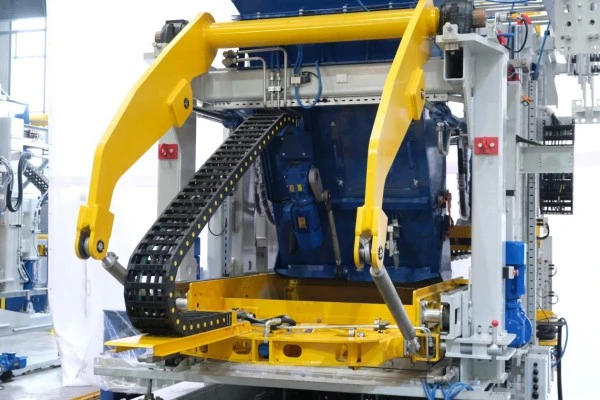

3 Avtomatik Sürətli Kalıp Dəyişmə Sistemi
Zenith-in avtomatik qəlib dəyişdirmə sistemi çoxlu cihazların koordinasiyalı işləməsinə əsaslanır və qəlibin ağıllı, sürətli və dəqiq dəyişdirilməsinə imkan verir. Kalıp əsas maşının yanında daşındıqdan sonra qaldırıcı sistem vasitəsilə qəlib dəyişdirmə qurğusuna yerləşdirilir. Sistem avtomatik olaraq qəlib dəyişdirmə prosesini əl ilə işləmə, yerləşdirmə və ya kilidləmə olmadan tamamlayır.

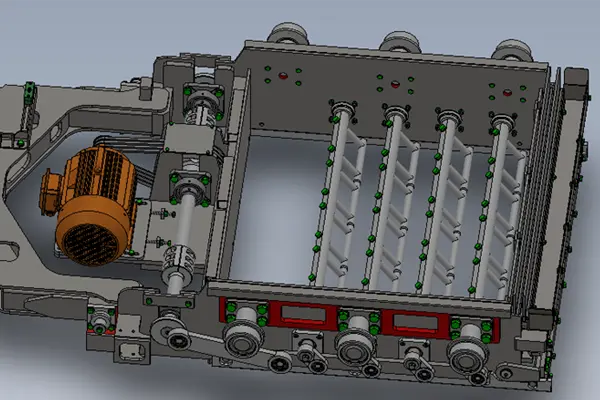

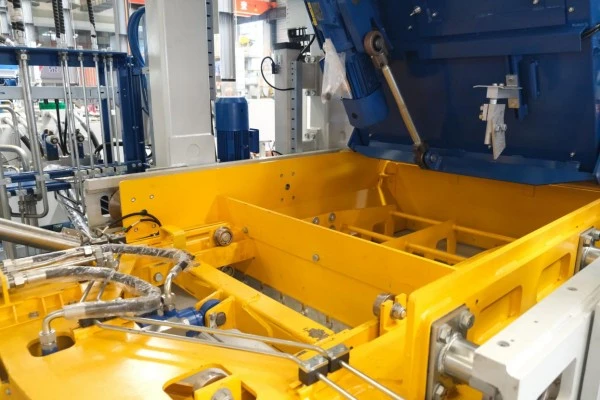

4 Asılı Qidalanma Sistemi
Asma qidalanma sistemi qidalanma qutusunu, kazıyıcını, müdaxilə fırçasını və qövs qıran qurğunu birləşdirən modul dizaynı qəbul edir. Həm üz qarışığı, həm də əsas qarışığı qidalandırma qutuları qidalanma çərçivəsinə quraşdırılıb, tez dəyişdirməyə və optimal qidalanma performansına imkan verir.

5 Hidravlik Pistonlu qövs-qıran əsas qidalandırıcı (Opsiyonel)
Hidravlik idarə; qövs qıran dırmıq material tağlarını effektiv şəkildə parçalamaq üçün irəli və geri hərəkət edir.

6 Elektriklə idarə olunan yelləncək qövsünü qıran əsas qidalandırıcı (isteğe bağlı)
Elektriklə idarə olunur; qövs qıran dırmıq materialı boşaltmaq üçün şaft ətrafında müəyyən bir açı ilə yellənir.

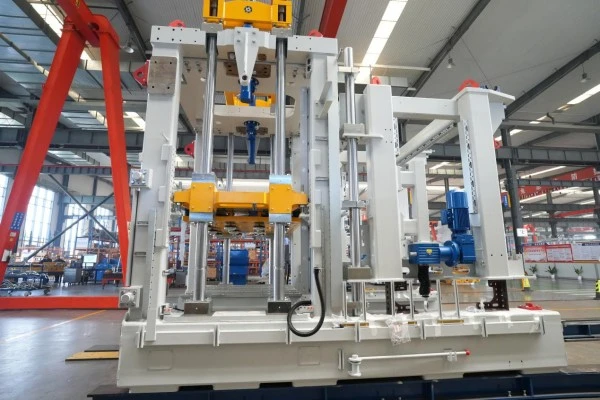

7 Modul əsas çərçivə
ZN1200-2S əsas maşın və üz qarışdırma qurğusu dəqiq montaj texnologiyası ilə modul çərçivə strukturunu qəbul edir. Ənənəvi dizayn konsepsiyalarını pozaraq, çərçivə, vibrasiya masası, motor şüaları və qidalanma sistemi üçün yüksək keyfiyyətli boltli birləşmələrdən geniş şəkildə istifadə edir. Bu dizayn ultra aşağı texniki xidmət dərəcəsini, müxtəlif istehsal şərtlərinə asan uyğunlaşmanı və köhnəlmiş hissələrin dəyişdirilməsi vaxtını əhəmiyyətli dərəcədə qısaldır.

8 Üz qarışığı üçün hidravlik avtomatik kilidləmə
Əsas maşın ilə ZN1200-2S-in üz qarışdırma qurğusu arasında əlaqə təkmil hidravlik avtomatik kilidləmə sistemi vasitəsilə həyata keçirilir. Hidravlik silindrlər üz qarışdırma qurğusunu əsas maşına möhkəm bərkitmək üçün kilidləmə komponentlərini idarə edir. Üz qarışdırma qurğusunu ayırmaq lazım olduqda, sistem kilidi buraxır və dişli mühərrik üz qarışdırma qurğusunu relslər boyunca hərəkət etdirmək üçün hərəkətə gətirir.

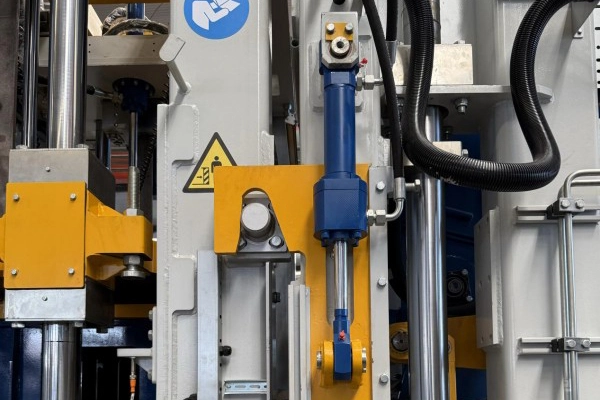

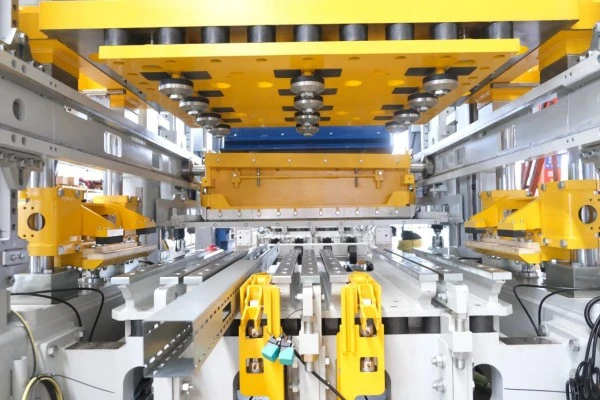

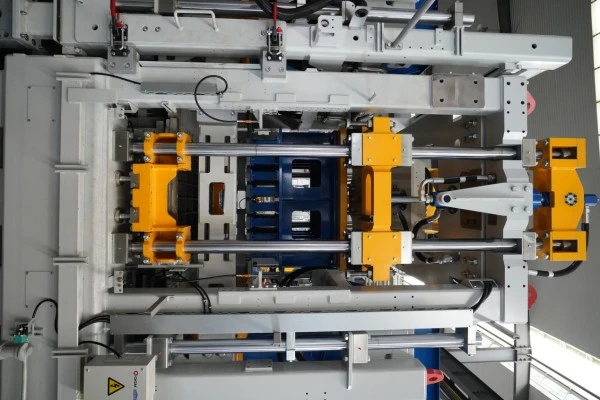

9 Baş Kilidləmə Cihazını basın
Bu mexaniki kilidləmə mexanizmi yüksək möhkəm kilidləmə bloklarından, paz formalı pres başlığından və ikiqat fəaliyyət göstərən hidravlik silindrlərdən ibarətdir. Sökülmə zamanı silindrlər pres başlığını radial şəkildə sıxışdırmaq üçün kilidləmə bloklarını hərəkətə gətirir və mexaniki dayanma meydana gətirir. Daha sonra qəlib sabit təzyiq altında sərbəst buraxılır, elastik rebound və mikro hərəkəti effektiv şəkildə aradan qaldırır - iti kərpic kənarları, hamar səthlər və əhəmiyyətli dərəcədə təkmilləşdirilmiş məhsul keyfiyyətini təmin edir.

10Elektrikli Vintli Lift Tənzimlənməsi
Avtomatik hündürlük tənzimlənməsi üçün yüksək dəqiqlikli vintli qaldırıcı ilə təchiz olunmuşdur - yüksək dəqiqlik, asan əməliyyat və təkmilləşdirilmiş avtomatlaşdırma təklif edir.

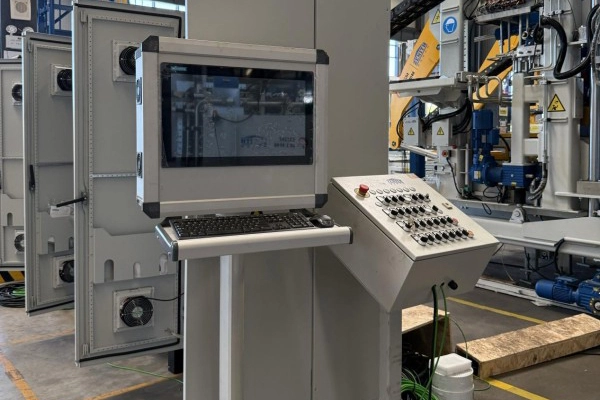

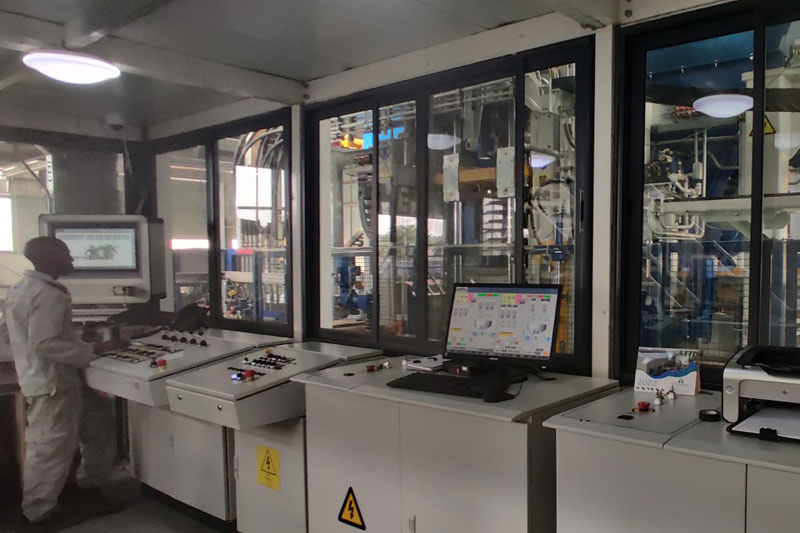

11Tam İnteqrasiya edilmiş Nəzarət Sistemi
ZN1200-2S əsas maşın Siemens S7-1500 (6ES7 515-2AM01-0AB0) seriyalı PLC-ni qəbul edir - Siemens-in böyük yaddaş tutumu, sürətli emal sürəti və hərtərəfli funksionallığı olan yüksək səviyyəli nəzarətçisi. HMI asan və intuitiv işləmə üçün bütün idarəetmə sistemi siqnallarını vizuallaşdırır.

12 Geniş Genişləndirmə
ZN1200-2S əla aparat və proqram təminatının genişləndirilməsini təklif edir. O, müştərinin müxtəlif istehsal tələblərinə cavab verən köpük qurğuları, rəng qarışdırma sistemləri, palet çıxarma qurğuları, özək çəkmə sistemləri və eninə təmizləmə fırçaları kimi müxtəlif isteğe bağlı sistemlərlə təchiz oluna bilər.

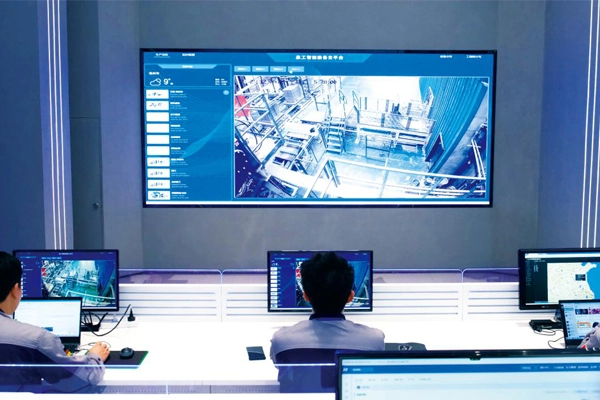

13 Quangong Ağıllı Avadanlıq Bulud Xidməti Platforması
Quangong Zenith tərəfindən hazırlanmış “Ağıllı Avadanlıq Bulud Xidməti Platforması” hərtərəfli smart xidmət imkanlarını təmin etməklə onlayn monitorinq, uzaqdan təkmilləşdirmə, nasazlığın proqnozlaşdırılması və diaqnostika, avadanlığın sağlamlığının qiymətləndirilməsi və əməliyyat hesabatlarına imkan verir.
